復合材料被廣泛地應用到許多領域，如航空、航天、能源、建筑、船舶等，在飛機制造業的應用中尤為突出，復合材料應用的多少已經成為飛機先進程度的重要標志。由于復合材料性能（重量輕，耐高溫，破損安全性高，機械強度、邊緣強度好，耐化學腐蝕等）的不斷提高，飛機上大型的翼盒壁板、蒙皮、固定前后緣、中央翼、內外襟翼、各種各樣形狀的長桁、梁、肋等零件均可被設計為復合材料零件。這些零件多采用碳纖維、芳綸纖維、蜂窩芯等材料，經成型完工后，邊緣都帶25~50mm的余量，好多零件上都需加工出不同數量的裝配孔、定位孔或開口，這些邊緣余量、各種孔、開口，都需要用精準的數控加工設備完成。

加工機床選用

根據碳纖維、芳綸纖維、蜂窩芯材料的性能特點，切割、鉆孔必須選擇主軸轉速在8000r/min以上的數控機床，大部分為風冷冷卻（碳纖維零件可采用水冷）。對于平板類零件，一般選用真空平臺吸附加工。曲面類零件，一般采用帶真空吸附的銑切工裝。

下面介紹一種配備柔性夾具的機床，此機床主要優點是便于對各種形狀的大型復合材料零部件（玻璃纖維、碳纖維、芳綸纖維、Nomex蜂窩芯、鋁蜂窩芯等）的大批量邊緣銑切、制孔、開口等，生產效率高，經濟效益顯著。真空吸盤式柔性夾具系統是一種根據數控鉆銑床發展起來的配套裝夾系統，該系統的主要功能是可在三維空間將彎曲的工件按照預先設計的程序固定好，工件由在TORESMILL龍門設備的工作區域內的真空吸盤固定。TORESTOOL通用支撐夾具可在2min內自動重新配置，從針對一種工件的配置轉換成適應另外一種形狀工件的配置。特別適用于壁板零件的外形和孔的加工。因為避免了大量銑切夾具的制造和存放，可顯著降低成本并節約生產面積，從而被國外航空企業廣泛使用。國內哈飛、西飛、成飛等廠也已引進。如圖1所示。

123456

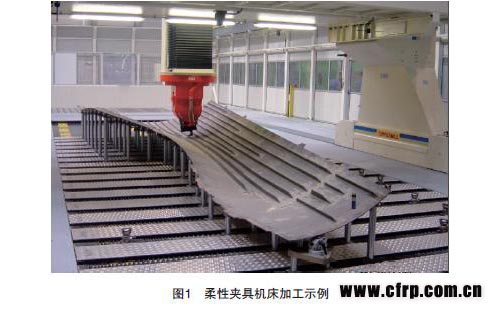

圖1 柔性夾具機床加工實例

加工刀具的選用

眾所周知，金屬零件加工時傳熱快，易成屑，并且可以使用冷卻液來降低刀具及加工部位的熱量，大量的切屑帶走熱量；而復合材料尤其是層壓零件加工時難成屑、導熱慢、加工部位熱量高，刀具易磨損，這對加工復合材料的刀具、工藝方法要求很高，完全不同于普通機械加工，其最大的難點是加工時材料容易分層、起毛、拉絲，通常加工后產品表面粗糙度很差。而且，復合材料零件價格昂貴，數控加工是它的最后工序，一旦出現問題將前功盡棄，且損失慘重。因此，選擇合適的機床、加工方法、加工參數對復合材料零件的加工質量尤為重要。由于復合材料硬度大，對刀具磨損嚴重，其加工刀具一定要特別鋒利、耐磨，保證加工中少換刀。

1 碳纖維加工

碳纖維零件分為2種，一種材料為碳布，另一種為碳帶，碳帶比碳布在加工中更易分層。 內容來自123456

（1）鉆孔

在金屬零件的鉆孔工藝過程中，材料在厚度方向為一個均勻的整體，不容易分層或起毛；而碳纖維零件屬多層結構，在材料的厚度和水平方向力學性能相差甚遠，所以鉆孔時，出刀部位容易產生分層和起毛現象，這時對刀具提出更高的要求，從結構上來講，鉆頭采用三尖兩刃或兩尖兩刃形式（如圖2所示），鋒利的三尖可先將碳纖維層劃斷，兩刃對孔壁起到修補的作用，所以使用這種刀具效果特別好。還有英國Technicut公司生產的鑲金剛石鉆頭，以其鋒利和耐磨取勝，鉆出的孔也不錯。

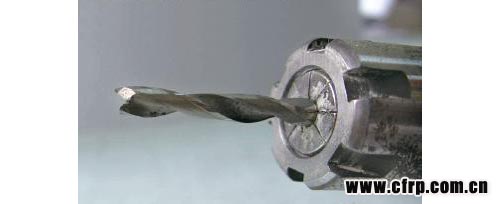

圖2 兩尖兩刃整體硬質合金鉆頭

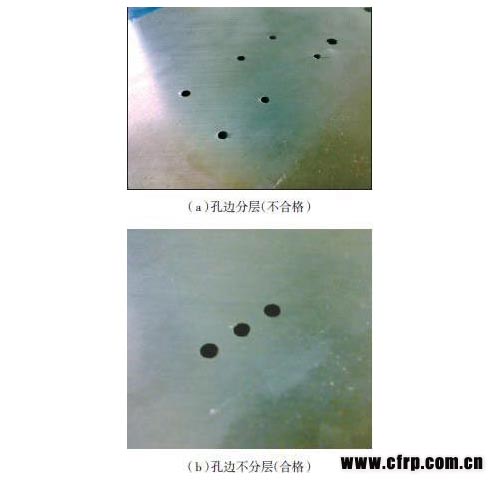

圖3（a）為利用一般的整體硬質合金鉆頭鉆孔，圖3（b）為利用德國DIXI的一種三尖兩刃整體硬質合金鉆頭鉆孔。

內容來自123456

圖3 鉆孔后孔邊分層情況

（2）邊緣、開口切割

小型、薄壁碳纖維零件邊緣的切割一般采用整體硬質合金滾花銑刀，大型、壁厚（5mm以上）的碳纖維零件邊緣的切割采用鑲金剛石銑刀或帶各種涂層的整體硬質合金滾花銑刀。

邊緣、開口切割主要是解決起毛和分層的問題，使用刀具的刃部，滾花結構形式的銑刀，由于有好多鋒利的小切削刃，有效限制了每一層在厚度方向的運動和撕裂，有效防止起毛和分層。鑲金剛石銑刀以其鋒利的刀刃，在使用高轉速的情況下，迅速切除材料，保證碳絲不被拉出而分層起毛。

如圖4所示美國ONSRUD整體硬質合金滾花銑刀具備了上述特點。


圖4 ONSRUD 452501整體硬質合金滾花銑刀

2 芳綸纖維加工

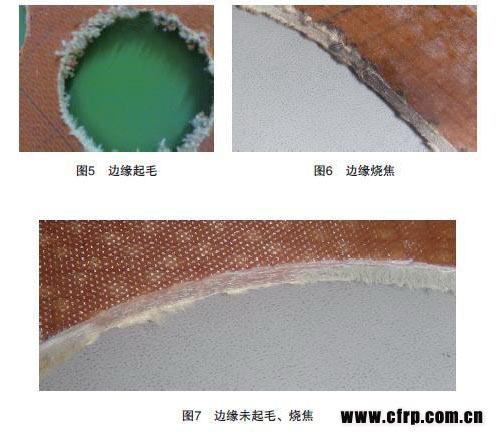

芳輪纖維目前是復合材料中機械加工最難的材料，特別容易分層、起毛。選用的刀具不合適，會使切割后的邊緣分層、起毛、燒焦等。如圖5、6、7所示。


利用美國生產的一種ONSRUD 450521整體硬質合金滾花銑刀的鋒利的多個小切削刃，在選擇適當?shù)募庸?shù)后，利用高速數控機床基本能加工出合格的邊緣。

3 蜂窩芯零件加工

由于蜂窩結構的特殊性，使其切削性差，在加工中易出現撕裂、壓塌、芯格變形、毛刺、外形缺損等缺陷，在加工中刀具易磨損，因此，刀具的結構、切削性能非常重要。

目前，國外加工鋁蜂窩芯和Nomex紙蜂窩芯零件推出了幾種常用的刀具。

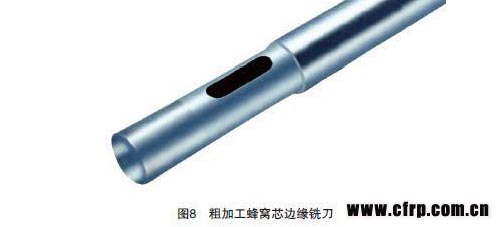

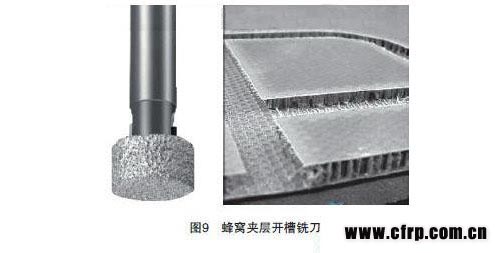

如HSS Hollow CoreCutters刀具，該款刀具被設計為垂直切斷蜂窩芯的晶格，產生一個蜂窩芯未被壓倒的、整齊的邊緣。蜂窩邊緣經過整齊的切割后，再使用一般切割蜂窩的無齒銑刀，將蜂窩自根部割斷，徹底分離，此刀專用于在蜂窩上加工出深槽，并能高效率地去除大余量及切割出整齊的蜂窩芯邊緣。如圖8所示。還有加工飛機壁板的槽銑刀，這種組合式刀具是用于飛機內飾面板蜂窩夾層的開槽，以便于灌注混合體，加固板的邊緣。刀具帶PCD 切割刃，可嵌以金剛石或高速鋼材料，以螺絲固定。如圖9所示。 123456



結束語

通過以上所述刀具材料的選擇以及加工中應注意的事項，可以很好地完成這些復合材料零件的數控加工。但復合材料的范圍很廣泛，各種材料由于其結構和性能不同，其加工所使用的刀具及其結構、所使用的參數各不相同，在好多方面我們還應努力研究與摸索，制造出更好的復合材料零件。
