碳(C)纖維雖已問世幾十年，至今國際上尚無統一的命名和分類方法通常有如下幾種分類法。碳纖維配件“外柔內剛”，質量比金屬鋁輕，但強度卻高于鋼鐵，并且具有耐腐蝕、高模量的特性，在國防軍工和民用方面都是重要材料。它不僅具有碳材料的固有本征特性，又兼備紡織纖維的柔軟可加工性，是新一代增強纖維。

123,123



　　①按制造工藝和原料不同分類
  有機前驅體法和氣相生長法碳(C)(石墨(化學式C ))纖維兩大類；其中有機前驅體法按采用的原纖維不同又。可分為黏膠基、聚丙烯腈基、瀝青（成分:瀝青質和樹脂)基、酚(phenol)醛(aldehyde)基的碳和石墨纖維。


　　②按熱處理(chǔ lǐ)溫度（temperature)和氛圍介質(起決定作用的物質)不同分類碳(C)纖維(800～1500℃；N2、H2)、石墨(化學式C )纖維(2000～3000℃，N2或Ar)和活性碳纖維(700～1000℃；水蒸氣(簡稱水汽)或CO2+N2)。碳纖維生產具有許多優良性能，碳纖維的軸向強度和模量高，密度低、比性能高，無蠕變，非氧化環境下耐超高溫，耐疲勞性好，比熱及導電性介于非金屬和金屬之間，熱膨脹系數小且具有各向異性，耐腐蝕性好，X射線透過性好。良好的導電導熱性能、電磁屏蔽性好等。應當指出的是，日本和西歐不分碳和石墨(化學式C )纖維而統稱碳纖維；中國和美國通常以熱處理溫度不同將碳纖維產品(Product)分為碳纖維和石墨(化學式C )纖維。


　　③按力學性能不同分類通用級(GP)和高性能(HP)兩大類。碳纖維生產傳統的玻璃纖維相比，楊氏模量是其3倍多；它與凱夫拉纖維相比，楊氏模量是其2倍左右，在有機溶劑、酸、堿中不溶不脹，耐蝕性突出。GP級通常指拉伸強度（strength)＜1.2GPa；拉伸模量＜50GPa的碳(C)纖維產品(Product)；HP又可分為標準型(如日本東麗T-300牌號，拉伸強度3.53GPa9拉伸模量230GPa)、高強型(拉伸強度≥4.00GPa)、高模型(拉伸模量≥390GPa)和高強高模型(如日本MJ系列品種，拉伸強度3.92～4.41GP
　　A、拉伸模量377～588GPa)等品種。

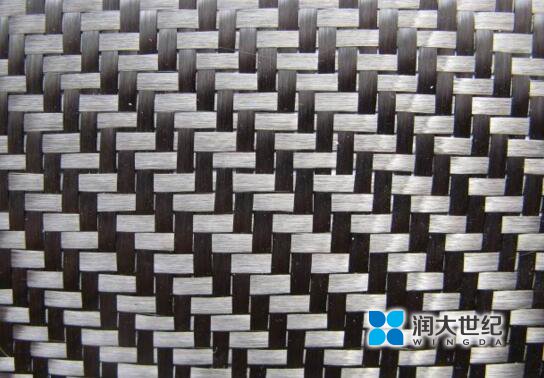

　　④按制品形態（pattern)分類長絲(含不同孔數的束絲和單紗)、束絲短纖維、超細短纖維(氣相法含晶須)；織物(布、帶、繩)、編織（to braid）品(三向及多向織物、圓筒管等)以及無緯布、無紡布、氈、紙等多種形態的碳(C)(石墨(化學式C ))纖維及其織物。 123456
